ГОСТы на противопожарные ворота

ГОСТы на противопожарные ворота
противопожарные ворота

Противопожарные ворота - это вид противопожарных преград. Их цель - при пожаре локализовать пламя и не допустить его распространения.

Использование противопожарных ворот регулируется стандартами, описывающими, где и как такие конструкции использовать. Расскажем об основных документах, касающихся противопожарных ворот, подробнее.

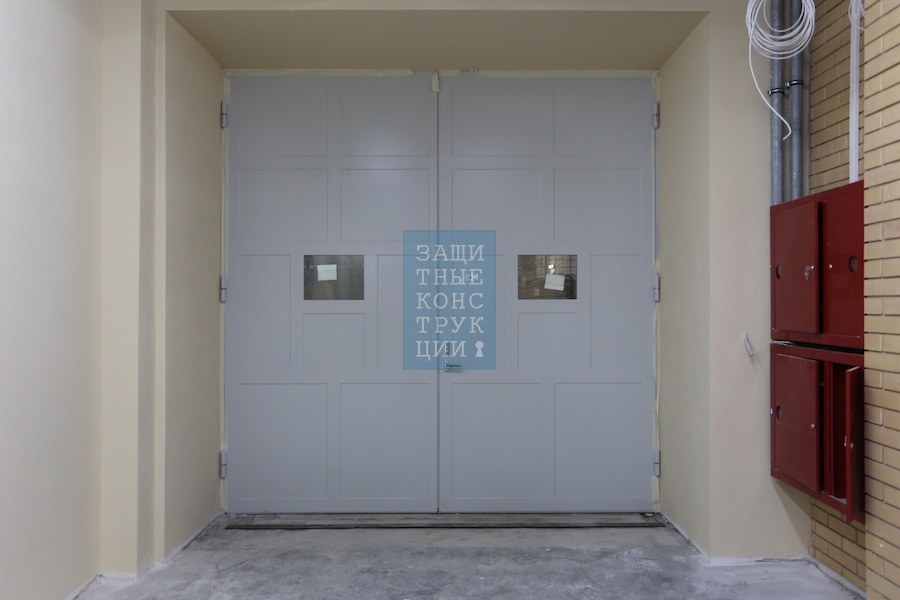

Распашные противопожарные ворота

Федеральный закон "Технический регламент о требованиях пожарной безопасности" N 123-ФЗ

Это основной закон о пожарной безопасности. Здесь сказано, как не допустить возникновения пожара и что делать, если он начался. Вот пункты, относящиеся к огнеупорным воротам.

Статья 35 классифицирует любые конструкции по их огнестойкости. Предел огнестойкости - это время, в течение которого противопожарные ворота сохраняют противопожарные свойства. Это время проверяется в ходе испытаний и указывается в характеристиках ворот.

У характеристик есть буквенные обозначения. Они показывают, что за время, указанное в характеристике, не произойдет:

R - потеря несущей способности. Она наступает, когда конструкция обрушилась, или возникли критические деформации;
E - потеря целостности. Наступает, когда на поверхности ворот появляются трещины, пропускающие дым и огонь;
I - потеря теплоизолирующей способности - когда температура ворот с холодной стороны превышает предельные значения, и потеря теплоизолирующей способности;
W - когда поток тепла на определенном расстоянии от холодной стороны ворот превышает норму;
S - потеря дымогазонепроницаемости - когда противопожарные ворота перестают блокировать проникновение дыма за их пределы.

Статья 37 разделяет ворота на 1, 2 и 3 тип.

Таблица 24 показывает, какой предел огнестойкости соответствует каждому типу ворот.
1 тип ворот сохраняет противопожарные свойства 60 минут.
2 тип - 30 минут.
3 тип - 15 минут.

Статья 88 указывает правила использования противопожарных ворот:
При срабатывании пожарной тревоги они должны автоматически закрываться;
Площадь окон и дверей в них не должна быть больше 25% от поверхности ворот.


ГОСТ Р 53307-2009 Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость

Этот стандарт рассказывает, как проверяют противопожарные свойства ворот на практике.

О чем говорится в ГОСТе

Использование стандарта и способ проверки
ГОСТ используется для огнеупорных конструкций, заполняющих проемы. Это двери, люки и ворота. При этом площадь стеклянных вставок у них не должна превышать 25% поверхности. Для преград с большой площадью таких вставок используют ГОСТ Р 53308-2009.

Проверяют ворота так. С одной стороны на них воздействует огонь. Далее измеряют время, после которого происходит потеря одного из свойств, например, потеря целостности, несущей способности и теплоизолирующих свойств.

Предельные состояния, после которых считается, что ворота не выполняют свою защитную функцию

Потеря целостности происходит, если:

  • огонь появляется на холодной поверхности ворот в течение 10 секунд и больше;
  • ватный тампон, использующийся для проверки, загорелся или тлеет;
  • появились сквозные отверстия установленных диаметров и длин;
  • ворота выпали из коробки.
Потеря теплоизолирующей способности происходит, если:

  • средняя температура на холодной стороне повысилась в сравнении с изначальной на 140 градусов;
  • температура в любом месте ворот повысилась на 180 градусов;
  • температура холодной поверхности достигла 300 градусов.

Оборудование, использующееся для проверки
Проверку осуществляют в печи, где на проверяемую преграду огонь воздействует только с одной стороны. Устанавливается система подачи избыточного давления, системы измерения, термопары и перегородки, на которые крепятся образцы.

Режимы давления и температуры
Нужную температуру рассчитывают по специальной формуле. Избыточное давление создается в печи и достигает примерно 10 Па после 5 минут испытаний.

Требования к образцам
Размеры образцов и комплектация - стандартные. Если на ворота может воздействовать огонь с двух сторон, то для проверки берут два образца. Один образец испытывают с одной стороны, второй - с другой. Если известно, что пламя может возникнуть только с одной стороны, достаточно одного образца.

Подготовка и процесс испытаний
Монтаж ворот происходит по указанным в ГОСТе схемам и по инструкции от производителя преграды. Устанавливают термопары по схемам, количество - минимум 5. После выполнения всех инструкций проверяют, все ли работает. Потом начинают эксперимент. Контролируют:

  • температуру и давление в печи;
  • температуру на холодной стороне ворот;
  • время, когда ворота потеряли свои пожаробезопасные свойства;
  • места, где произошли превышения нормы.

Оценка результатов
В ГОСТе указаны требования к ватному тампону, с помощью которого проходят испытания, и к условиям подготовки к эксперименту.
Считается, что если тампон обуглен, но не светится и не тлеет, то потери целостности не произошло.
Сверяясь со схемами расположения термопар, оценивают, где произошло повышение температуры и за какое время было достигнуто это значение.

Определение предела огнестойкости проверяемых конструкций
На основе полученных результатов воротам присваивают предел огнестойкости. Если ворота выдержали 35 минут под напором огня, а потом их температура превысила предельную, считается, что предел огнестойкости - 30 минут.

Применение результатов проверки
Результаты испытания образца могут или не могут быть применимы к другим похожим конструкциям с такими же характеристиками. ГОСТ указывает, что можно, а что нельзя использовать для похожих конструкций.

Отчет
В отчете указывают, кто, где, когда, как, при каких условиях и с какими итогами проводил испытания.

Если в документации или технологии производства ворот не было изменений, а организация не менялась, отчет действует 3 года. Если же изменения были, лаборатория, выдавшая отчет, решает, продлить срок его действия, или остановить.

Техника безопасности при проведении эксперимента
В разделе указаны другие ГОСТы, используемые для соблюдения безопасности во время испытаний.


ГОСТ Р 53303-2009 Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на дымогазопроницаемость

Стандарт описывает, как проводят проверку противопожарных ворот на способность сдерживать дым от пожара.

О чем говорится в ГОСТе

Применение
ГОСТ используется для испытания преград как без остекления, так и со стеклянными вставками более 25% площади. Стандарт не регулирует проверку таких специальных конструкций, как двери лифтовых шахт, гармодвери спецсооружений и им подобные.

Предельные характеристики испытываемых образцов
В ГОСТе указаны значения, по достижении которых дымогазонепроницаемость считается потерянной. Время, в течение которого конструкции сдерживают распространение дыма, указывается в минутах и записывается в характеристике ворот вместе с другими характеристиками огнестойкости. До этих испытаний определяют время потери целостности и теплоизолирующей способности.

Суть метода и режимы проверки
Требуется определить время, после которого нельзя считать ворота дымогазонепроницаемыми. Чтобы его узнать, ворота помещают в печь, где на них воздействует пламя и дым. Температуру испытания высчитывают по формуле, указанной в ГОСТе. Разность давлений между нагреваемой и холодной стороной ворот ставят в 70 Па. Наименьшее давление обеспечивают с холодной стороны образца.

Оборудование
Для проверки используют печь с проемом, который перекрывают газосборной камерой. К ней присоединена установка, регулирующая разность давлений. Стенд испытаний содержит приборы измерения температуры, расхода и давления газов. Для отслеживания температуры используют термоэлектрические преобразователи, или ТЭПы. Для проверки утечки газа применяют стандартные расходомеры.

Подготовка
Сначала поставляются образчики вместе с документацией и инструкциями. Ворота монтируют в печи согласно инструкции производителя. После открывают и закрывают створки не меньше 50 раз, чтобы наработать эксплуатационный износ. Далее проверяется оборудование и выполнимость условий испытания.

Порядок проведения испытаний
Проверку проводят при температуре окружающей среды от 0 до 40 градусов. Включают печь, и пламя начинает воздействовать на образец. Во время испытаний фиксируют температуру в печи и температуру газов, разность давлений и расход газа. Также визуально смотрят на целостность ворот и появляющиеся деформации. Проверку заканчивают, когда ворота теряют дымогазонепроницаемые свойства.

Обработка результатов
Для расчета температуры в печи, отклонений от нее и для определения удельного сопротивления дымогазопроницанию используют специальные формулы.

Оценка результатов
Предел огнестойкости определяют как момент времени, в который допустимые значения проницаемости были превышены впервые. Эти результаты могут быть действительны для других похожих конструкций. Подробнее об этом - в ГОСТ Р 53307.

Отчет о проверке
В отчете указывают кто, где, как, при каких условиях и с какими результатами проводил испытания.

Техника безопасности
Перед испытаниями нужно проверить надежность всех креплений и соблюдать требования, описанные в ГОСТе.


Ознакомиться с ассортиментом металлических противопожарных ворот можно в каталоге продукции
